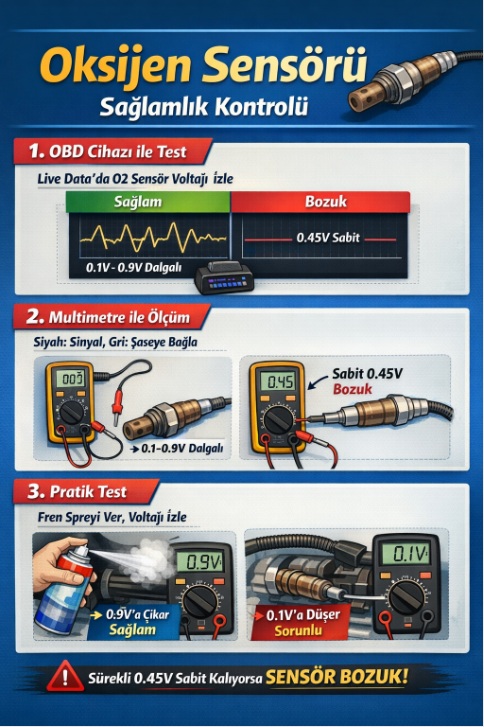

Oksijen sensörünün (lambda sensörü) sağlam olup olmadığını 3 farklı yöntemle kontrol edebilirsin: OBD cihazı ile, multimetre ile ve pratik test ile. En doğru sonuç OBD cihazıdır.

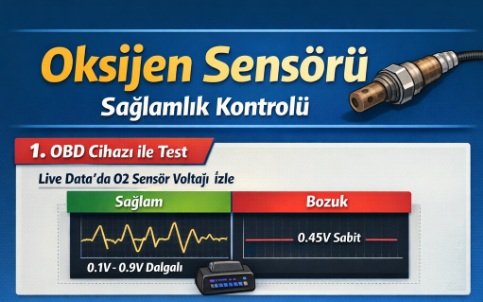

1. OBD Cihazı ile Oksijen Sensörü Kontrolü (En doğru yöntem)
Aracı OBD cihazına bağla ve live data (canlı veri) bölümünden O2 sensör voltajını izle.
Sağlam sensör değerleri:
- Voltaj sürekli değişir
- 0.1V – 0.9V arasında hızlı dalgalanır
- Sabit kalmaz
Arızalı sensör:
- Voltaj sabit kalır (0.45 civarı genelde)
- Çok yavaş değişir
- 0V veya 1V sabit kalır
Rölantide değer sürekli inip çıkıyorsa sensör çalışıyor demektir.
2. Multimetre ile Oksijen Sensörü Ölçme
Sensör soketinde genelde 4 kablo olur:
- 2 kablo ısıtıcı
- 1 sinyal
- 1 şase
Adım adım:
- Aracı çalıştır ve motor ısınsın
- Multimetreyi DC Volt konumuna al
- Siyah prob şaseye
- Kırmızı prob sinyal kablosuna
- Rölantide ölç
Değer:
- 0.1 – 0.9 V arasında hızlı değişmeli → Sağlam
- Sabit volt → Arızalı
- 0 V → Sensör ölü
- 1 V sabit → Sensör bozuk
HEMEN OKU: Oksijen sensörü uzatma aparatı ne işe yarar ?
3. Pratik Test (Zengin Karışım Testi)
Bu test sensörün tepki verip vermediğini gösterir.
Test:
- Aracı çalıştır
- Hava filtresi hortumundan biraz fren spreyi / LPG gazı ver
- Sensör voltajı 0.8 – 0.9V‘a çıkmalı
- Gaz kesince 0.1V‘a düşmeli
Tepki veriyorsa sensör sağlamdır.
Oksijen Sensörü Arıza Belirtileri
- Yakıt tüketimi artar
- Egzoz kokusu artar
- Çekiş düşer
- Motor arıza lambası yanar
- Rölanti dalgalanır
- Katalizör arızası hatası verir
Kısa Özet
| Sensör Voltajı | Durum |
|---|---|
| 0.1 – 0.9 sürekli değişiyor | Sağlam |
| 0.45 sabit | Bozuk |
| 0 V | Sensör ölü |
| 1 V sabit | Bozuk |
| Çok yavaş değişiyor | Sensör bitik |
Oksijen sensörü kablo renklerine göre nasıl ölçüm yapılır ?
Oksijen Sensörü Kablo Renkleri (4 Kablolu Sensör)
Çoğu araçta standarttır:
- 2 aynı renk (genelde beyaz) → Isıtıcı kabloları
- Siyah → Sinyal (ölçüm yaptığımız kablo)
- Gri → Şase (toprak)
1. Isıtıcı (Rezistans) Kontrolü
Bu kısım sensörün ısınıp çalışmasını sağlar.
Nasıl ölçülür:
- Kontağı kapat
- Sensör soketini çıkar
- Multimetreyi ohm (Ω) moduna al
- İki beyaz kabloyu ölç
Değer:
- 5 – 15 ohm → Normal
- Sonsuz (OL) → Rezistans kopuk (sensör bozuk)
- 0 ohm → Kısa devre (bozuk)
2. Sinyal Kablosu Ölçümü (En önemli test)
Bu, sensörün çalışıp çalışmadığını gösterir.
Nasıl yapılır:
- Sensör soketi takılı olacak
- Motor çalışacak ve ısınmış olacak
- Multimetreyi DC Volt al
-
- Siyah prob → Şase (araç gövdesi)
- Kırmızı prob → Siyah kablo (sinyal)
Değer:
- 0.1V – 0.9V arasında hızlı dalgalanmalı ✅
- Sabit 0.45V → ❌ Arızalı
- 0V → ❌ Sensör ölü
- 1V sabit → ❌ Bozuk
3. Şase (Gri Kablo) Kontrolü
Nasıl ölçülür:
- Multimetreyi ohm moduna al
- Gri kablo ile araç şasesi arasında ölç
Değer:
- 0 ohm’a yakın → Sağlam
- Yüksek direnç → Şase sorunu
4. ECU’dan Gelen Voltaj Kontrolü (Isıtıcı Besleme)
Nasıl yapılır:
- Kontağı aç (motor çalışmasa da olur)
- Soketi ayır
- Beyaz kablolardan birinde 12V olmalı
Yoksa:
- Sigorta
- Röle
- Tesisat sorunu olabilir
4 Kablolu Oksijen Sensörü Ölçüm Şeması
Oksijen Sensörü Soketi
————————-
| Beyaz | Beyaz | → Isıtıcı kabloları
| Siyah | Gri | → Sinyal ve Şase
————————-
Kablo Görevleri
| Kablo Rengi | Görevi | Nasıl Ölçülür |
|---|---|---|
| Beyaz | Isıtıcı + | Ohm |
| Beyaz | Isıtıcı – | Ohm |
| Siyah | Sinyal | Volt |
| Gri | Şase | Şase kontrol |
Adım Adım Ölçüm
1️⃣ Isıtıcı Direnci Ölçümü
- Soketi çıkar
- Multimetre → Ohm
- İki beyaz kabloyu ölç
Sonuç:
- 5 – 15 Ω → Normal
- OL / sonsuz → Sensör bozuk
- 0 Ω → Kısa devre
2️⃣ Sinyal Voltaj Ölçümü (En önemli test)
- Soket takılı olacak
- Motor çalışacak
- Multimetre → DC Volt
Prob bağlantısı:
Siyah prob → Araç şasesi
Değer:
- 0.1 – 0.9 V hızlı değişiyorsa → Sensör sağlam
- 0.45 sabit → Sensör arızalı
- 0 V → Sensör ölü
- 1 V sabit → Sensör bozuk
3️⃣ Şase Kontrolü
- Multimetre → Ohm
- Gri kablo ile araç şasesi ölç
Sonuç:
- 0 – 1 Ω → İyi
- Yüksek direnç → Şase kopuk
4️⃣ Isıtıcıya Voltaj Geliyor mu?
- Kontağı aç
- Soketi çıkar
- Beyaz kablolardan birinde 12V olmalı
Yoksa:
- Sigorta
- Röle
- Kablo tesisatı
Çok Basit Şema (Akılda Kalıcı)
Siyah → Sinyal (Volt)
Gri → Şase
Sensör Sağlam mı Tablosu
| Ölçüm | Sonuç |
|---|---|
| Beyaz-Beyaz 5–15 ohm | Sağlam |
| Siyah kablo 0.1–0.9V dalgalı | Sağlam |
| Gri şase 0 ohm | Sağlam |
| Siyah sabit volt | Bozuk |
| Beyaz sonsuz ohm | Bozuk |
Araba üzerindeyken nereden prob sokulur ?(soketi sökmeden ölçüm)
Araba üzerindeyken oksijen sensörünü ölçmenin yöntemi back-probe (arkadan prob sokma) yöntemidir. Soketi sökmeden ölçüm yapılır. Bu en doğru yöntemdir çünkü sensör çalışırken ölçmüş olursun.
Aşağıda adım adım anlatıyorum.
Soketi Sökmenden Ölçüm (Back-Probe Yöntemi)
Prob Nereye Sokulur?
Sensör soketinin kablo tarafından, yani arkadan kablonun sokete girdiği yerden prob sokulur.
↑
Prob buradan
Önemli: Prob metal pine değmeli, kabloyu delme.
Hangi Kabloya Prob Sokulacak?
Standart 4 kablolu sensörde:
| Renk | Görev | Ölçüm |
|---|---|---|
| Siyah | Sinyal | Volt |
| Gri | Şase | Şase |
| Beyaz | Isıtıcı | Volt |
| Beyaz | Isıtıcı | Volt |
Sinyal Voltaj Ölçümü (En Önemlisi)
Bağlantı:
- Kırmızı prob → Siyah kablo (arkadan sokete giren yer)
- Siyah prob → Motor şasesi
Motor çalışırken ölç:
| Voltaj | Durum |
|---|---|
| 0.1 – 0.9 sürekli değişiyor | Sensör sağlam |
| 0.45 sabit | Sensör arızalı |
| 0 V | Sensör ölü |
| 1 V sabit | Sensör bozuk |
Motor ısındıktan sonra dalgalanma başlamalı.
Isıtıcı Voltaj Ölçümü
Kontak açıkken:
- Prob → Beyaz kablolardan biri
- Diğer prob → Şase
12V görmen lazım.
Yoksa sigorta / röle / tesisat arızası.
Profesyonel Ustaların Yöntemi
En kolay ölçüm:
- Ataş veya iğne al
- Soketin arkasından kablonun yanından içeri sok
- Multimetre probunu ataşa değdir
- Ölçüm yap
Bu yöntem soketi sökmeden ölçüm yapmayı sağlar.
Çok Önemli Not
Motor ısınmadan sensör düzgün ölçülmez.
Ölçüm yapmadan önce:
- Aracı çalıştır
- 5–10 dakika bekle
- Sonra ölç
Sensörün %90 Bozuk Olduğunu Gösteren Değerler
| Ölçüm | Arıza |
|---|---|
| 0.45 sabit | Sensör bitmiş |
| Çok yavaş değişim | Sensör ömrü bitmiş |
| 0 V | Sensör ölü |
| 1 V sabit | Sensör kısa devre |
| Isıtıcıya volt yok | Sigorta / röle |
Katalizör öncesi sensör ile sonrası sensör değer farkı
Katalizör öncesi ve sonrası oksijen sensörü değer farkı, katalizörün sağlam mı tıkalı mı olduğunu anlamanın en iyi yoludur. Bu test OBD canlı veriden yapılır.
Sensörlerin Görevi
- Katalizör öncesi sensör (Sensor 1) → Yakıt karışımını ayarlar
- Katalizör sonrası sensör (Sensor 2) → Katalizörün çalışıp çalışmadığını kontrol eder
Buradaki katalizör: Katalitik konvertör
Sağlam Sistem Nasıl Olur?
Canlı veride voltaj grafiği şöyle olmalı:
| Sensör | Voltaj Davranışı |
|---|---|
| Ön sensör | 0.1 – 0.9 hızlı dalgalanır |
| Arka sensör | 0.6 – 0.7 civarı sabit olur |
Yani:
- Ön sensör zigzag
- Arka sensör düz çizgi
Bu durumda:
- Sensörler sağlam
- Katalizör sağlam
Katalizör Bozuksa Ne Olur?
Eğer canlı veride:
| Sensör | Voltaj |
|---|---|
| Ön sensör | Dalgalı |
| Arka sensör | Dalgalı (ön sensör gibi) |
Bu durumda:
Katalizör görev yapmıyor veya boş / tıkalı / iptal edilmiş.
Bu genelde şu hataları verir:
- P0420
- P0430
- P20EE
- Motor arıza lambası
Çok Net Özet Tablosu
| Ön Sensör | Arka Sensör | Sonuç |
|---|---|---|
| Dalgalı | Sabit | Sistem sağlam |
| Dalgalı | Dalgalı | Katalizör bozuk |
| Sabit | Sabit | Sensör bozuk |
| 0 Volt | 0 Volt | Kablo / sensör arızası |
Volt Değerleri
| Sensör | Normal Volt |
|---|---|
| Ön sensör | 0.1 – 0.9 V |
| Arka sensör | 0.6 – 0.8 V sabit |
Ustaların En Pratik Yorumu
Ustalar şöyle bakar:
Ön sensör kalp atışı gibi çalışır,
Arka sensör düz çizgi gibi durur.
İkisi aynı çalışıyorsa katalizör ölmüştür.
Ek Bilgi (Çok Önemli)
Eğer:
- Arka sensör sabit 0.45 ise → Sensör bozuk
- Arka sensör 0.1–0.9 zıplıyorsa → Katalizör bozuk
- Ön sensör yavaş çalışıyorsa → Ön sensör bitmiş
- Yakıt tüketimi arttıysa → Ön sensör arızalı olabilir
OBD canlı veride hangi sensör Bank1 Sensor1 / Bank1 Sensor2 hangisi
OBD canlı veride Bank1 Sensor1 / Bank1 Sensor2 karışır, ama mantığı çok basittir. Bir kere öğrenince karıştırmazsın.
Bank ve Sensor Ne Demek?
- Bank → Motor tarafı (V motorlarda sağ/sol taraf)
- Sensor → Katalizöre göre sensör sırası
Çoğu araç (örneğin Renault, Fiat, Volkswagen dizel ve küçük benzinli motorlar) tek bank olduğu için sadece Bank1 vardır.
Sensör Yerleri
| OBD İsmi | Sensör Yeri |
|---|---|
| Bank1 Sensor1 | Katalizör öncesi |
| Bank1 Sensor2 | Katalizör sonrası |
Yani:
Kısaca:
- Sensor 1 = Ön sensör (Lambda)
- Sensor 2 = Arka sensör (Katalizör sensörü)
OBD Canlı Veri Değerleri Nasıl Olmalı?
| Sensör | Voltaj Davranışı |
|---|---|
| Bank1 Sensor1 | 0.1 – 0.9 hızlı değişir |
| Bank1 Sensor2 | 0.6 – 0.8 sabit |
Canlı Veri Yorumu (Çok Önemli)
| Bank1 S1 | Bank1 S2 | Sonuç |
|---|---|---|
| Dalgalı | Sabit | Normal |
| Dalgalı | Dalgalı | Katalizör bozuk |
| Sabit | Sabit | Sensör bozuk |
| 0 Volt | 0 Volt | Kablo / sensör arızası |
| S1 yavaş | S2 sabit | Ön sensör bitik |
Hata Kodları ile Sensör İlişkisi
| Hata Kodu | Sorun |
|---|---|
| P0130 | Bank1 Sensor1 arızası |
| P0136 | Bank1 Sensor2 arızası |
| P0420 | Katalizör verimsiz |
| P0141 | Sensor2 ısıtıcı arızası |
En Kolay Akılda Kalıcı Yöntem
Şunu unutma:
Sensor 1 = Motora yakın
Sensor 2 = Egzoza yakın
veya
1 = Ön
2 = Arka
Canlı veri ekranında normal çalışan sensör grafiği nasıl görünür ?
Canlı veri ekranında oksijen sensörü grafiğini okumayı öğrenirsen, sensör mü bozuk katalizör mü bozuk hemen anlarsın. Özellikle OBD uygulamalarında (örneğin Torque veya Car Scanner ELM OBD2) bu grafikler görülür.
Aşağıda normal ve arızalı durumları anlatıyorum.
1. Normal Çalışan Sensör Grafiği
Bank1 Sensor1 (Katalizör Öncesi)
Bu sensör zigzag grafik çizer.
Grafik şöyle görünür:
| / \ / \ / \
0.5V |–/—-\/—-\/—-\—-
|
0.1V |
Özellikleri:
- 0.1V ile 0.9V arasında gider gelir
- Sürekli hareket eder
- Dalga gibi görünür
- Saniyede birkaç kez değişir
👉 Bu sensör yakıt karışımını ayarladığı için sürekli çalışır.
Bank1 Sensor2 (Katalizör Sonrası)
Bu sensör düz çizgiye yakın olur.
0.7V |———————-
0.5V |
0.1V |
Özellikleri:
- Genelde 0.6 – 0.8 V civarı
- Çok az oynar
- Düz çizgi gibi
👉 Bu katalizörün düzgün çalıştığını gösterir.
2. Katalizör Bozuksa Grafik Nasıl Olur?
En önemli durum budur.
Eğer grafikte:
Sensor2: /\ /\ /\ /\
İki sensör de aynı dalgayı yapıyorsa → katalizör çalışmıyor.
Bu durumda genelde:
- P0420
- P0430
- P20EE
hataları çıkar.
Katalizör: Katalitik konvertör
3. Sensör Bozuksa Grafik
Ön sensör bozuksa:
Sabit çizgi → Sensör ölmüş
Arka sensör bozuksa:
veya
1V ——————-
4. Tüm Durumların Özeti
| Sensor1 | Sensor2 | Sonuç |
|---|---|---|
| Dalgalı | Sabit | Normal |
| Dalgalı | Dalgalı | Katalizör bozuk |
| Sabit | Sabit | Sensör arızalı |
| Çok yavaş dalga | Sabit | Ön sensör bitik |
| Dalgalı | 0V | Arka sensör bozuk |
5. Ustaların Kuralı (Çok Önemli)
Şu cümleyi unutma:
Ön sensör kalp ritmi gibi çalışır.
Arka sensör düz çizgi gibi durur.
İkisi aynıysa katalizör ölmüştür.
